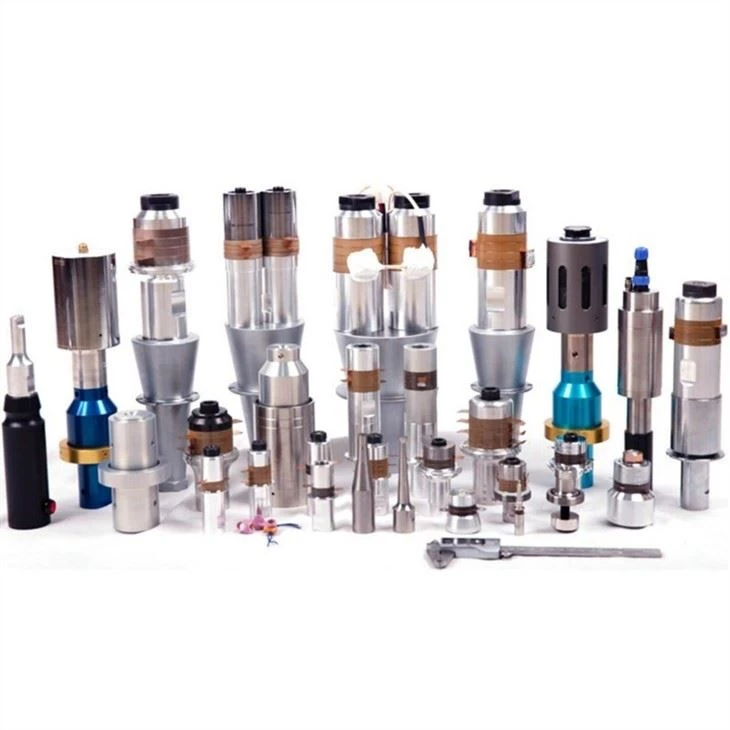

Ultrasonic Welding Convertor

Egwyddor trawsnewidydd weldio ultrasonic:

Ultrasonic transducer yn galon peiriant weldio ultrasonic, yn union fel peiriant Automobile. Bydd yr egni trydan amledd uchel neu allbwn ynni magnetig gan y generadur ultrasonic yn cael ei droi'n ynni mecanyddol o'r un amlder gan y transducer ultrasonic. Mae dau fath o transducers ultrasonic, un yn transducer magnetostrigtive, y llall yw piezoelectric transducer. Oherwydd effeithlonrwydd isel a pherfformiad cost isel transducers magnetostrig, ac mae'r angen i ychwanegu maes magnetig polareiddio DC, peiriannau weldio ultrasonic wedi'u defnyddio'n aml. Mae peiriannau weldio Ultrasonic bellach yn defnyddio transducers ceramig piezoelectric, a'i egwyddor sylfaenol yw effaith piezoelectric deunyddiau crisial. Deunydd crisial piezoelectric yw'r deunydd hwn. Pan fydd y deunydd yn anffurfio yn y maes aeddfed, bydd gwefrau ar wyneb y grisial piezoelectric, a bydd maes trydan yn cael ei gynhyrchu y tu mewn i'r grisial. I'r gwrthwyneb, pan fydd y grisial yn cael ei effeithio gan faes trydan, bydd aur yn datod. Effaith piezoelectric yw'r enw ar y sefyllfa hon, ac mae'r cyntaf yn cael ei alw'n effaith bositif neu'n effaith wrthdro.

Dosbarthiad trawsnewidydd weldio ultrasonic:

Ultrasonic transducer yw calon peiriant weldio ultrasonic. Mae dyluniad transducer ultrasonic yn uniongyrchol gysylltiedig â pherfformiad, sefydlogrwydd a bywyd gwasanaeth peiriant weldio. Mae gan y rhan fwyaf o transducers ceramig piezoelectric ar y farchnad lawer o fathau yn ôl gwahanol ddulliau dirgrynu, megis modd dirgrynu radial, modd dirgrynu hydredol, modd dirgrynu cneifio cyfansawdd, trwch y modd dirgrynu, ac ati. Wrth weldio darnau gwaith plastig, mae peiriant weldio plastig ultrasonic yn mabwysiadu dirgryniad amledd uchel hydredol. Ar ôl i'r arwyneb gwaith ymdoddi o dan ffrithiant dirgryniad amledd uchel, mae'r mowld uchaf a mowld isaf y darn gwaith yn cael eu weldio a'u ffurfio o dan bwysau, er mwyn cyflawni'r effaith weldio.

Specifciation:

CAOYA:

Q:Beth yw'r defnydd o weldio ultrasonic converter transducer?

Mae'r cyflenwad pŵer ultrasonic a'r transducer yn trosglwyddo'r egni ultrasonic i'r ardal weldio trwy'r weldio uchaf. Oherwydd mai'r ardal weldio yw cysylltiad dau wrthsefyll acwstig weldio, cynhyrchir tymheredd uchel lleol. Oherwydd dargludedd thermol gwael plastig, neilon, ffibr cemegol, ffabrig heb ei wehyddu, brethyn amlhaenog, brethyn aur a deunyddiau eraill, nid ydynt yn cael eu hanfon allan mewn pryd, a chasglu yn yr ardal weldio. Mae'r ddau arwyneb cyswllt yn toddi'n gyflym, ynghyd â phwysau penodol, fel eu bod wedi'u asio'n un. Stopiwch weithio dan weithred ton ultrasonic, ac mae'r pwysau'n parhau. Mae angen ychydig o amser dal arno i gydio a ffurfio cadwyn gadarn er mwyn cyflawni pwrpas weldio.

Q: Mae'r dewis amplitude o beiriant weldio ultrasonic yn briodol?

Mae paramedrau gweithio peiriant weldio ultrasonic yn bennaf yn cynnwys dewis amplitude, amser weldio, gwasgedd statig, pŵer ac amlder. Mae gosod y paramedrau hyn yn bwysig iawn ar gyfer yr effaith weldio.

Amplitude yw un o'r paramedrau pwysicaf mewn peiriant weldio ultrasonic. Mae ganddo ddylanwad pendant ar y pŵer ffrithiant, ac mae'n perthyn yn agos i'r ffilm ocsid ar yr arwyneb weldio, cynhyrchu gwres ffrithiant ar yr arwyneb bondio, haen llif plastig, ac ati. Felly, mae'n bwysig iawn dewis yr osgled cywir. Yn gyffredinol, mae'r amrediad amplitude yn 5 i 256 Na, M. y lleiaf yw'r pŵer peiriant weldio, yr uchaf yw'r amledd dirgryniad, a'r isaf y dewisir yr osgled. Pan fo'r welediad yn denau neu mae'r caledwch yn isel, dewiswch osgled is. Mae hyn oherwydd bod yr osgled yn uniongyrchol gysylltiedig â chyflymder symud y weldio ar yr wyneb cyswllt, ac mae'r cyflymder symud cymharol yn pennu'r pŵer ffrithiant, llif plastig a thymheredd.

Dewiswch yr ystod amleddedd priodol o beiriant weldio ultrasonic. Yma tynnir sylw at y ffaith y gall dewis osgled mwy o fewn yr ystod hon leihau'r amser weldio yn effeithiol, sy'n ddull da o wella effeithlonrwydd y gwaith.
